انواع آنتنهای تقویتکننده موبایل
۱. آنتن یاگی (Yagi Antenna)
آنتن یاگی یکی از محبوبترین انواع آنتنهای تقویتکننده است که برای تقویت سیگنالهای موبایل در باند ۹۰۰ مگاهرتز (GSM) طراحی شده است.
مشخصات فنی:
- محدوده فرکانس: ۸۸۰ تا ۹۶۰ مگاهرتز
- Gain: ۱۱ دسیبل ایزوتروپیک (dBi)
- کاربرد: مناسب برای تقویتکنندههای تکباند
- تکنولوژی پشتیبانی شده: ۲G (GSM)
روش نصب:
این آنتن باید به صورت افقی نصب شود و جهت آن باید به سمت دکل اپراتور (BTS) تنظیم گردد. نصب صحیح آنتن یاگی تأثیر مستقیم بر کیفیت سیگنال دریافتی دارد.
۲. آنتن لگاریتمی (Logarithmic Antenna)
آنتن لگاریتمی یکی از پیشرفتهترین انواع آنتنهای تقویتکننده است که قابلیت دریافت سیگنال در چندین باند فرکانسی را دارا میباشد.
مشخصات فنی:
- محدوده فرکانس: ۸۸۰-۹۶۰ مگاهرتز و ۱۷۱۰-۲۶۳۵ مگاهرتز
- Gain: ۱۰ دسیبل ایزوتروپیک (dBi) با تحمل کاری ۱ دسیبل
- استاندارد مقاومت: IP65 (مقاوم در برابر آب و ضربه)
- تکنولوژیهای پشتیبانی شده: ۲G، ۳G، ۴G
کاربردهای ویژه:
- تقویتکنندههای چندباند موبایل
- آنتن خارجی مودمهای ۳G و ۴G
- پروژههای تقویت سیگنال پیشرفته
نکات نصب:
این آنتن باید به گونهای نصب شود که فلش یا پیکان موجود بر روی آن به سمت شمال باشد. آنتن باید به صورت افقی نصب شده و رو به دکل اپراتور قرار گیرد.

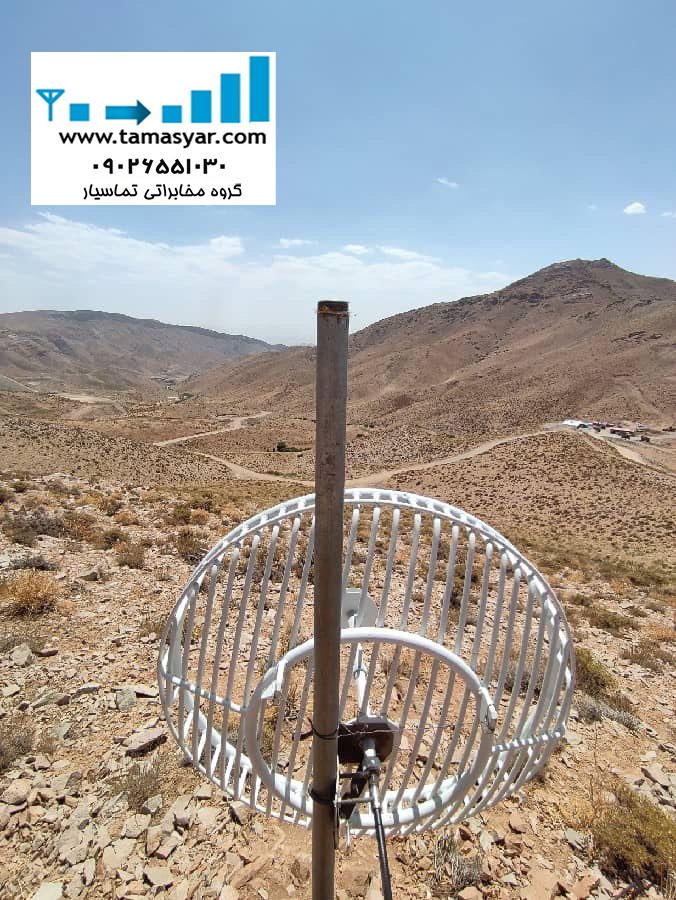

۳. آنتن پارابولیک دریافتکننده (Parabolic Receiver Antenna)
آنتن پارابولیک برای پروژههای outdoor طراحی شده است، به خصوص در مکانهایی که پوشش موبایل بسیار ضعیف است و نیاز به دریافت قویتر سیگنال وجود دارد.
مشخصات فنی:
- Gain: ۱۸ دسیبل ایزوتروپیک (dBi)
- محدوده فرکانس: ۸۸۰ تا ۲۵۰۰ مگاهرتز
- کاربرد: مناطق با پوشش موبایل بسیار ضعیف
- مناسب برای: پروژههای تقویت سیگنال حرفهای
معیارهای انتخاب آنتن مناسب
فاکتورهای کلیدی در انتخاب آنتن هوایی گیرنده:
۱. محدوده فرکانس مورد نیاز: بر اساس نوع شبکه اپراتور
۲. قدرت سیگنال موجود: اندازهگیری سیگنال دریافتی
۳. محیط نصب: محیط شهری یا روستایی
۴. بودجه پروژه: هزینه خرید و نصب
۵. پایداری مورد نیاز: شرایط آب و هوایی منطقه
جدول مقایسه آنتنها:
| نوع آنتن | فرکانس پشتیبانی | Gain | تکنولوژی | کاربرد مناسب |
|---|---|---|---|---|
| یاگی | ۹۰۰ مگاهرتز | ۱۱dBi | ۲G | پروژههای ساده |
| لگاریتمی | ۹۰۰/۱۸۰۰ مگاهرتز | ۱۰dBi | ۲G/۳G/۴G | پروژههای پیشرفته |
| پارابولیک | ۹۰۰-۲۵۰۰ مگاهرتز | ۱۸dBi | چندتکنولوژی | مناطق کمپوشش |
راهنمای نصب و راهاندازی آنتن موبایل
نکات مهم نصب آنتنهای گیرنده outdoor:
۱. انتخاب مکان مناسب:
- ارتفاع کافی از موانع
- دید مستقیم به دکل اپراتور
- دسترسی آسان برای نگهداری
۲. جهتیابی صحیح:
- استفاده از قطبنما برای آنتنهای لگاریتمی
- تست سیگنال در زوایای مختلف
- تنظیم دقیق بر اساس قدرت سیگنال
۳. اتصالات و کابلکشی:
- استفاده از کابلهای کیفیت بالا
- کاهش طول کابل تا حد ممکن
- آببندی اتصالات
محصولات مرتبط و قیمتها
برای تکمیل سیستم تقویت سیگنال موبایل، محصولات مختلفی در بازار موجود است:
آنتن های تقویتکننده محبوب:
- LEDMATE 1700 Dual-Band: قیمت ۱۰,۳۵۰,۰۰۰ تومان
- Wingstel 5W Single-Band: قیمت ۵۳,۸۰۰,۰۰۰ تومان (امتیاز ۳.۵ از ۵)
- Myamplifiers 2300 Dual-Band: قیمت ۱۱,۷۵۰,۰۰۰ تومان (امتیاز ۴ از ۵)
- LEDMATE 1900 Triple-Band: قیمت ۱۱,۹۵۰,۰۰۰ تومان (امتیاز ۳.۷۵ از ۵)
- Amplitec 2300 Dual-Band: قیمت ۱۲,۵۰۰,۰۰۰ تومان (امتیاز ۵ از ۵)
نگهداری و عیبیابی آنتن هوایی تقویت کننده موبایل
نکات نگهداری آنتنها:
- بررسی دورهای اتصالات
- تمیز کردن سطح آنتن از آلودگی
- کنترل استحکام پایه و بستها
- بررسی کابلها از نظر فرسودگی
مشکلات متداول آنتن هوایی تقویت کننده موبایل:
- کاهش قدرت سیگنال دریافتی
- تداخل با سایر تجهیزات
- خرابی اتصالات به علت شرایط جوی
نتیجهگیری پیرامون گیرنده تقویت موبایل
انتخاب آنتن تقویتکننده موبایل مناسب نقش حیاتی در موفقیت پروژه تقویت سیگنال دارد. آنتن یاگی برای کاربردهای ساده، آنتن لگاریتمی برای پروژههای چندتکنولوژی و آنتن پارابولیک برای مناطق کمپوشش مناسب است. نصب صحیح و نگهداری مناسب آنتنها باعث بهبود عملکرد سیستم تقویت سیگنال میشود.
با توجه به تنوع آنتنهای موجود در بازار، مشاوره با کارشناسان مجرب و انتخاب محصول مناسب بر اساس نیازهای خاص پروژه توصیه میشود.
